喇叭口风机 当前位置:首页- > 产品中心 > 喇叭口风机
P 产品详情roducts info

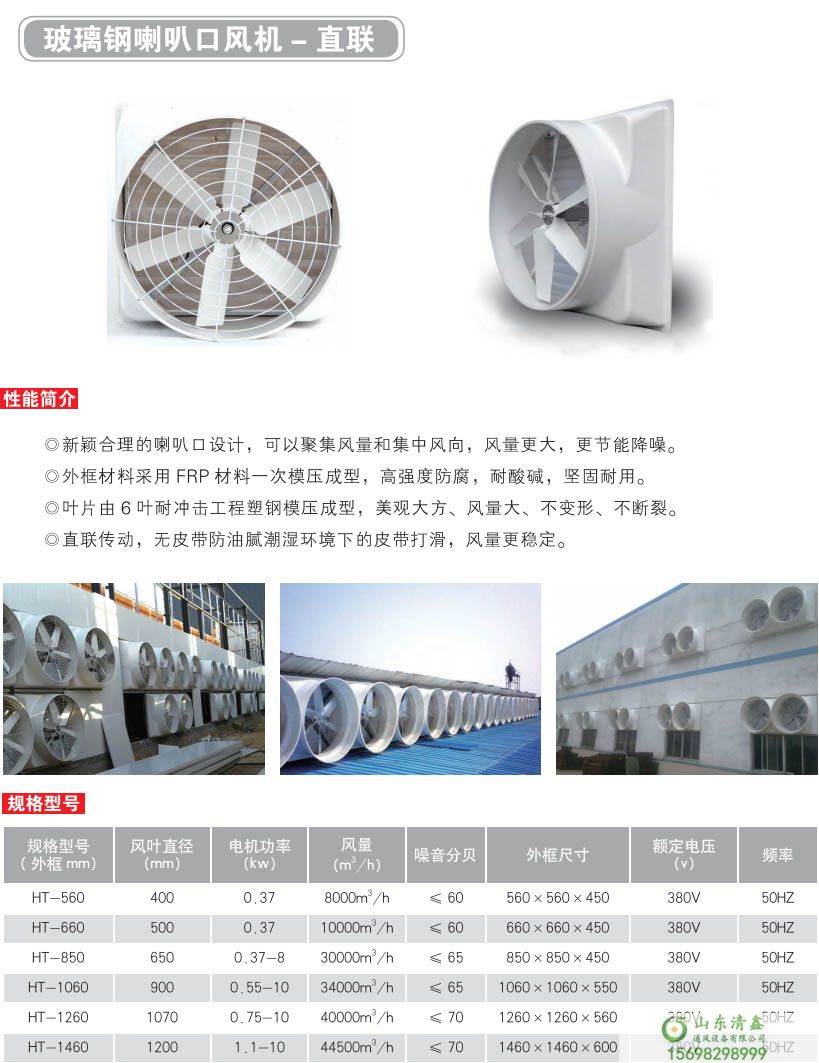

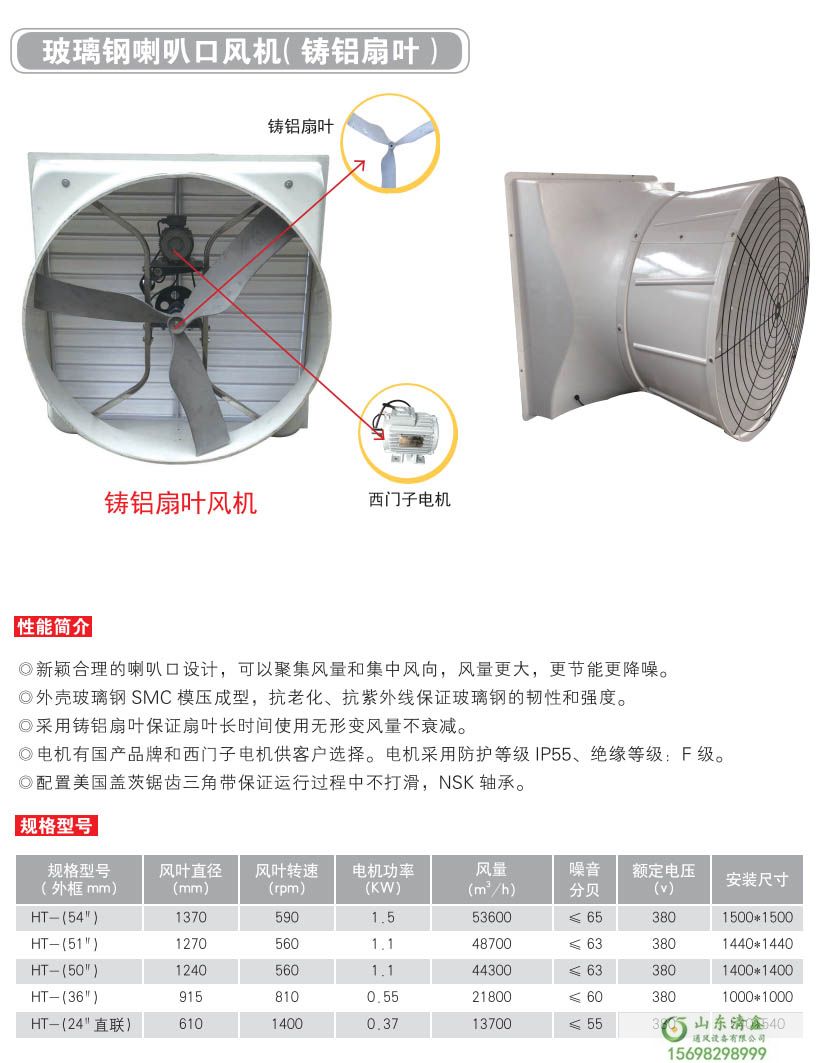

喇叭口风机 拢风筒风机(图3)

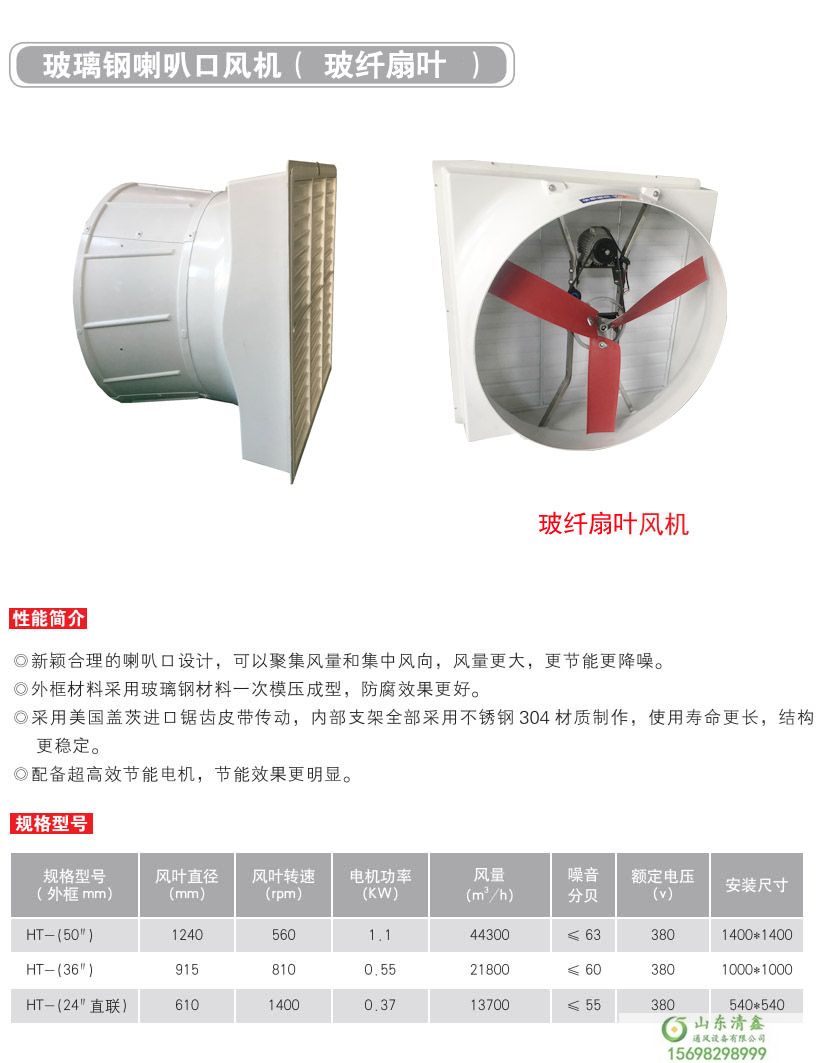

喇叭口风机 拢风筒风机(图1)

喇叭口风机 拢风筒风机(图2)

产品特点

整机采用CAD/CAM设计,具有投资成本低,风量大,噪音低,耗能小,运行平稳,寿命长,效率高等特点,百叶窗自动起闭达到防尘,防水,美观大方;既可吹风,也可抽风,是现代化车间降温通风的最佳选择。环保、节能的负压风机将成通风降温设备市场主流
应用介绍
1、作抽风换气用:安装在车间窗口外,一般选择下风口、往外抽风,抽出异味气体;一般化
工厂车间喇叭口风机防腐(图1)l玻璃钢喇叭口
工厂等应用较多。
2、配合湿帘使用:用作车间降温炎炎夏天,不论您的车间有多热,湿帘-负压风机系统都可让您车间的温度降至30C左右,而且有一定的湿度。
3、负压风机适用范围:
A、适用于高温或有异味的车间:如热处理厂、铸件厂、塑料厂、铝型材厂、制鞋厂、皮件厂、电镀厂、各种化工厂。
B、适用于劳动密集型企业:如服装厂,各类装配车间,网吧。
C、园艺温室大棚通风降温、畜牧场降温。
D、特别适用于需要降温又需要一定湿度的场所。如棉纺厂、毛纺厂、麻纺厂、织布厂、化纤厂、经编厂、加弹厂、针织厂、丝织厂、袜厂等各类纺织厂。
E、适用于仓储物流领域
4、作排风扇用:一般排风扇(俗称扬谷扇)效能比较差,一台排风扇吹不到几个人,,负压风机则不然,不管是放在地上用还是挂在空中用。一般1000平方米车间使用4台,即有满屋都是风吹的功效。


构造编辑

引用国外先进技术所生产的IP54、F级绝缘风机专用铝壳马达。具有欠相过载保护作用、使用寿命长、运转平稳、噪音小。
采用号称500年不分解的FRP(玻璃钢)为风机外壳材质,具有抗酸碱、防腐蚀、不生锈、使用年限长等特点,同时减少了由于整机因金属材料多而产生共鸣的现象。
负压式风机的降温原理:负压式风机是利用空气对流、负压换气的降温原理,由安装地点的对向---大门或窗户自然吸入新鲜空气,将室内闷热气体迅速强制排出室外,任何通风不良问题均可改善,降温换气效果可达90%-97%。
负压式风机的强大优势
1、投资少,耗能低。同等制冷率,一次性投资约为空调的六分之一,运行费用约为空调的十分之一;
2、降温效果显著,能把温度降至28度左右,与人体温度相符,若配合水井的水作为水箱的源效果更佳,能比拟空调的效果;
3、空气清新、湿润,空气清洁度可达99%。

安装注意

编辑
安装负压风机时,风机这边的墙面一定要做好密封处理。尤其是风机周边不能有空隙。安装负压风机最理想的方法是,风机这面的墙壁和附近的门窗全部关闭,风机对面墙壁的门窗打开,保证气流呈直线行流动。
负压风机安装是一项非常重要的工程,对于负压风机日后的使用效果是影响非常大的,在安装的整个流程中都必须时刻注意。
  1. 安装前
1、负压风机安装前应仔细检查负压风机是否完整无损,各紧固件螺栓是否有松动或脱落,叶轮有无碰撞风罩。认真检查扇叶或百叶在运输过程中有无变形受损。
2、安装选择出风口环境时,应注意出风口对面2.5 -3M内不能有太大的障碍物。
  1. 安装时
1、安装平稳:负压风机安装时应注意风机的水平位置,调整到负压风机与地基平面水平稳固。安装后电机不可有倾斜现象。
2、安装负压风机时应使电机的调节螺栓处于方便操作的位置。 以方便使用时调节皮带松紧。
3、安装负压风机支架时,一定要让支架与地基平面水平稳固,必要时在负压风机旁安装角铁进行再加固。
4、负压风机安装完后,要对其周围密封性进行检查。如有空隙,可用阳光板或者玻璃胶进行密封。
  1. 安装后
1、安装完成后,检查负压风机内部是否留有遗留的工具和杂物。 用手或杠杆拨动扇叶,检查是否有过紧或擦碰现象,有无妨碍转动的物品无异常现象,方可进行试运转。
2、运转中如出现负压风机振动或电机有“嗡嗡”的异常声响或其它异常现象应停机检查,待修复后再开机使用。

百科

编辑
负压风机是通风机的最新类型,属于轴流风机,因为主要应用于负压式通风降温工程而称之为负压风机。负压式通风降温工程包含通风和降温两个方面的含义,通风和降温问题同时解决。负压风机还应用于正压式水帘环保空调、正压送风、正压吹风等领域。负压风机具有体积庞大、超大风道、超大风叶直径、超大排风量、超低能耗、低转速、低噪音等特点。负压风机从结构材质上主要分为镀锌板方形负压风机和玻璃钢喇叭形负压风机。市面上所有的镀锌板方形负压风机结构和技术参数基本一致,负压风机型号分类将详细说明。玻璃钢喇叭形负压风机从传动方式不同分为皮带式和直结式,负压风机型号分类将详细说明。

通风原理

编辑
负压风机向外排出空气使室内气压下降,室内空气变稀薄, 形成一个负压区,空气由于气压差补偿流入室内。在工业厂房实际应用中,负压风机集中安装于厂房一侧,进气口于厂房房另外一侧,空气由进气口到负压风机形成对流吹风。在这个过程中,靠近负压风机附近的门窗保持关闭,强迫空气由进气口一侧门窗补偿流入车间。空气排着队、有秩序的由进气口流入车间,从车间流过,由负压风机排出车间。换气彻底、高效,换气率可高达99%。通过具体的工程设计、根据需要设计换气速度和风速,任何高热、有害气体、粉尘烟雾均能迅速排出车间,任何通风不良问题均能一次性彻底解决。从开启风机的几秒钟内即可达到通风的效果。

降温原理

编辑
  1. 换气降温:由于阳光照射建筑物、机器设备、人体等热源导致需要通风的场所气温高于室外。负压风机能将室内热气迅速排出,让室温和外界温度持平,不至于车间内温度升高。
  2. 空气流动带走人体热量,空气流动加速汗液蒸发而吸收人体热量,从而让人体感觉凉爽,和自然风一样凉爽。
  3. 负压风机只有通风降温的作用,没有制冷的功能,凉爽是人体的感觉。负压风机能降多少温度的说法是无知的。
         和水帘配合使用,在夏季最炎热的时候可将车间内温度控制在28摄氏度以内。但人体的凉爽感觉可与空调相比,稍长时间对着水帘的人会感觉冷而受不了。

型号分类

编辑
所有市售镀锌板方形负压风机结构、技术参数基本相同。主要型号有1380*1380*400mm1.1千瓦、1220*1220*400mm0.75千瓦、1060*1060*400mm0.55千瓦、900*900*400mm0.37千瓦四种型号。所有镀锌版方形负压风机的转速均为450转/分钟,电机为4极1400转/分钟,电机防护等级IP44,B级绝缘。个别更小尺寸的负压风机由于风量小、噪音大、抽风效率低下失去了作为负压风机的意义,在这里不做描述。相对大型的负压风机抽风效率更高、更节能。 玻璃钢喇叭形负压风机从传动结构不同分为皮带式和直结式两种。皮带式转速在370-450转/分钟,采用六极或四极铝壳马达防护等级IP55 F级绝缘,转速低的产品噪音相对要低。直接式马达主要有12极440转/分钟、10极560转/分钟、8极720转/分钟三种,12极马达使用最多,转速高的风机噪音大。皮带式产品最省电节能、经济耐用,直结式产品适合在皮带式不能工作的如有油污、对皮带有腐蚀的场所使用。玻璃钢喇叭形负压风机风叶主要有6叶、7叶、3叶、5叶,风叶材质主要有压铸铝合金、工程塑料(尼龙加纤维)、玻璃钢三种。不同叶片数、风叶角度、弧度的风叶需要与转速、功率合理匹配,单一的数据不能说明风机的抽风性能。

优势

※ 集通风,换气,降温于一体。
※ 节能:耗电量少,只需传统空调的10%至15%左右。
※ 环保:不含氟里昂(CFC)。
※ 降温效果佳:外界空气经过降温水濂进入室内后,在降温水帘侧的室内温度可达到5-10度的降温效果。
※ 投资回报率高,2至3年内可收回投资成本。
※ 快速将室内的浑浊,闷热及有异味的空气替换排出室外。
※ 有效控制室内环境,在室内产生不同的风速,造成凉风效应,令人感到异常的舒适清爽。
※ 减少传染性疾病,有效预防突发性流感等病毒的大面积传播.飞禽,蚊,蝇是传染病的媒介,由于水濂式通风系统是负压密闭的,必定减少病媒的传播机率,将使工作人员在舒适安全放心的环境下工作。

噪声解决方法

原因一:负压风机安装时与窗框接触太紧,以致负压风机运转时引起窗框共振。
解决方法:将窗框与水空调之间的填塞物适当减少,并应用较柔软的材料填塞,安装底部不平稳应垫稳底板,安放平稳、牢靠。
原因二:负压风机安装不良,负压风机安装应呈悬浮状态,不能将底脚螺栓的弹簧压死。
解决方法:请维修人员调整负压风机安装状态,使其呈悬浮状态。
原因三:负压风机机座消振垫或固定螺丝旋得过紧,失去消振作用,则工作时产生振动声。
解决方法:调整负压风机机座消振垫的螺丝松紧度,使机座面平整。
原因四:电源电压过低,负压风机启动或运行时,产生异常的响声和振动。
解决方法:将电源电压控制在额定电压范围内。通常可选用稳压器或电源调压器来稳定电压。
原因五:负压风机风叶碰撞风机壳(罩)。
解决方法:调整风叶原因六:负压风机的风机电机轴承不良,轴流风机底座螺丝松动,风叶在轴上未固定紧,风叶顶端与机罩体间隙过小等。
解决方法:更换负压风机电机轴承将轴流风机底座、轴上的螺丝紧固。按生产技术要求调整叶片顶端与罩壳的间距,一般不大于叶片长度的1.5%。
原因七:负压风机的底座螺丝松动,叶轮装配不良、转速过快、轴上固定螺丝松动等解决方法
解决方法:将负压风机的风机底座、轴上的螺丝紧固。按技术要求重新装配、调整叶轮间隙

日常保养

工厂车间喇叭口风机防腐(图2)负压风机保养
1;负压风机的结构如图分为:风机调整螺栓、电机、U型皮带、扇页、泫珠轴承、百叶、防护网、重锤等配件。
2;负压风机日常的保养:
(1);清理防护网的杂质,
(2);查看皮带的松软,如果发现有松动,马上安排调整、复位。
(3);电机的轴承是否有异响,如果有检查电机上润滑油是否还有!
  1. 关于电机的保养和维护,可从以下方面着手:
1、首先断开主机电源,检查地线是否接地良好;
2、检查各部分螺丝和联轴是否紧固
3、对照说明书,检测电动机的绝缘电阻是否符合规定,检查主回路触点。若触头严重烧蚀或者磨损厉害应立即更换触头。
  1. 对于风阀的保养,可从以下方面考虑:
1、调整好皮带的松紧度,用手旋动风轮,观察转动是否平稳。
2、检查和更换各接合面间的垫片和密封填料。
3、清洁电机风轮、过滤器及机壳内部。为防止锈蚀对于油漆脱落部分应及时进行补刷。
4、为保证联轴节及轴承的灵活性及稳定性,应向转动部位填加润滑油。
  1. 对于电气回路的维修保养,应注意以下几点:
1、调节阀机械开闭动作是否灵活、可靠,开闭角度标志是否清晰可见。
2、指示灯及电压表、电流表是否都正常。风机各部件运转有无异声,三相电流值是否平衡。3、检查各遥控点控制箱内元件是否都正常。
4、进行连续开停机操作,检查各点遥控是否正确可靠。
5、试运转二小时,观测电机轴承温度、电机温度升高是否在正常范围内
首先我们就要去时常检查一下水泵的电源导线,看看是否有老化现象还是破皮等一些情况.如果是破皮的话在岸上可以用包裹裹住,如果是在水里的话,我们就需要及时更换电源线.次要我们就需要经常去检查水泵叶轮是否有泥士、异物等堵住出水叶轮或是出水口检查水泵运转时声音是否良好,如果有杂脆声,说明水泵轴承损坏,需要检修,加油,更换。检查水泵运转时是否漏电。如果漏电请送维修部门检修。

位置安装

(1)一般来说,负压风机最好选定安装在建筑物的中部,尽量减少风管的送风阻力,缩短安装管道的长度;若有条件尽可能将负压风机装安装在降温环境的主导风方向;
(2)安装时要注意做好室内与室外之间管道密封防水,避免雨水渗漏。
(3)在负压风机安装位置上,要确保其机架结构能支撑整个负压风机主机体和机口送风管道以及检修人员的重量。
(4)负压风机可安装在室外地坪上、墙面上、屋顶上,但安装环境必须应保证空气通畅清新,不能装在有臭味或异味气体的排气口处,如:厕所、厨房等,如果没有足够的门或窗,需安装专门的排气机,排气量要保证达到负压风机总送风量的80%—90%以上。
(5)若在室内安装。送风管必须与负压风机之机型匹配,按实际安装环境及出风口数量,设计合适的送风管道(较长管道一般采用变径方式)。

净化空气

虽然负压风机也是利用水来净化空气,但是它却不会造成2次污染,只会让吹出来的空气更加的清爽,让室内更加的舒适.
为什么负压风机能够清理空气呢?不知大家有木有去了解过呢?其实主要是因为技术和材料方面的运用,负压风机主要应用了循环净水和循环杀菌这两种技术;而材料上则是采用了PP熔喷滤芯,它能够非常有效的将水中的杂质去除,另外在和载银陶瓷球一起使用的话能够十分有效的除去水中的细菌。
如果将这两种技术结合使用,就能够很有效去除水中的细菌,从而保持空气的清新。其次是在空气净化方面,负压风机的PET白金涂层高效滤尘网,能够非常有效的防油、去污渍,并且能够过滤灰尘和杀死细菌;而且银纤维高效除菌网也能够在短时间里消灭99%以上的细菌,并且可以产生化学物质去消灭空气中的异味,以保障房间的整洁。
不止如何,负压风机投资运行成本低,效率高,风量大,使用寿命长等一些优点.正因为这些优点,致使负压风机相当受到很多企业的青睐与支持,如今以成为现代化主流降温设备首先。

常见FAQ

负压风机水量调节,湿帘供水应使湿帘均匀湿透达90%以上即可,水流量通过调节水泵减压阀的开度,可调节湿帘总供水量(反比);而调节湿帘件进水球阀的开度,负压风机可调节湿帘件的供水量。
  当负压风机水箱缺水或水位高度不够时,负压风机严禁通电水泵,否则会造成水泵空转发热而烧坏水泵;由于湿帘蒸发消耗水量,所以水泵通电时,必须确保水源供水正常(补水水阀处于常开状态)。
  负压风机水流过大会产生回流困难,而使水从水槽溢出,水量过大还会造成上框档板及湿帘毛边“飞水”现象;过小则使湿帘湿透不均。漏水问题排除发现有水滴溅离湿帘时,首先检查供水量是否过大;是否有损坏的湿帘、边缘出现破损或毛刺(可自行拔掉或塞海绵处理)框架接口处漏水时。在停止供水后,擦干漏水处,加抹防水胶(玻璃胶)干后即可。在刚开通供水、湿帘还未湿透情况下,有短暂“飘水”现象属正常现象。

安装使用

编辑
首先拆箱检查负压风机各部在运输中有否变形或损坏,若有此情形,应待检修校正后方可正式安装使用。
  1;打开接线盒,接通电源度运转(空载),叶轮旋转方向与铭牌箭头相同,负压风机外壳需接地,并观察其有否碰壳,若有此情形,应立即予以调整。
2;负压风机接线法兰应接帆布或其他软性接管,以利于玻璃钢风机与管道的隔振,玻璃钢风机不应承爱外接风管的重量,屋顶式玻璃钢风机与基础连接处及分体式风帽装连接处应加减振垫,并加注密封胶以避免漏风。
3;负压风机安装就位,所有紧固件必须重新紧固一次。
  4;待清除负压风机进出口管道及附近一切障碍物后放可正式投入使用。

使用环境

编辑
1.使用环境应经常保持整洁,风机表面保持清洁,进、出风口不应有杂物。定期消除风机及管内的灰尘等杂物。
2.只能在风机完全正常情况下方可运转,同进要保持供电设施容量充足,电压稳定,严禁缺相运行,供电线路必须为专用线路,不应长期用临时线路供电。
3.风机在运行过程中发现风机有异常声、电机严重发热、外壳带电、开关跳闸、不能起动等现象,应立即停机检查。为了保证安全,不允许在风机运行中进行维修。检修后应进行试运转五分钟左右,确认无异常现象再开机运转。
4.根据使用环境条件不定期对轴承补充或更换润滑油脂(电机封闭轴承在使用寿命期内不必更换润滑油脂),为保证风机在运行过程中的良好的润滑,加油次数不少于1000小时/次,封闭轴承和电机轴承,加油用ZL–3锂基润滑油脂填充轴承内外圈的2/3。严禁缺油运转。
5.风机应贮存在干燥的环境中,避免电机受潮。风机在露天存放时,应有防雨措施。在贮存与搬运过程中应防止风机磕碰,以免风机受到损伤。
